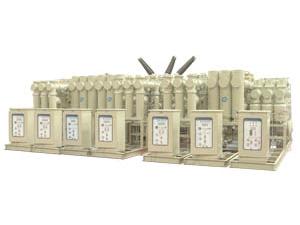

Распределительное устройство с элегазовой изоляцией ZF4A-126 с прерывателем является миниатюрным замкнутым выключателем , основанным на принципах гашения дуги при помощи собственной энергии и пружинного механизма.
Особенности
1. Размер всей установки составляет лишь 1.4 или 1.7 метров в ширину и 3 метра в высоту. Данные габариты позволяют значительно экономить пространство , а так же упрощают сам процесс транспортировки оборудования.
2. Работа выключателя построена на принципах гашения дуги при помощи собственной энергии , дополненным лёгким пружинным механизмом для более надежного функционирования оборудования.
3. Все основные и второстепенные компоненты оборудования созданы при помощи модульного проектирования , что упрощает процесс создания чертежей, производства , регулирования и сборки компонентов в единое оборудование.
4. Чашеобразный изолятор , изоляционный стержень , опорный штыревой изолятор и другие изоляционные компоненты с эпоксидной смолой произведены в соответствии со строгими расчётом электрического поля и выполнены в оптимальной структуре , что обеспечивает высокий изоляционный эффект и безопасность работы данного оборудования. Оборудование способно выдерживать рабочее напряжение от 1.5 до 1.7 раз на протяжении длительного периода при нулевом манометрическом давлении .
5. Изоляция и переключатели заземления могут управляться при помощи электричества на высокой и низкой скорости. Устранение неполадок и обслуживание оборудования возможно производить вручную.
6. Трансформатор тока отличается высокой точностью и небольшим коэффициентом трансформации . Каждый трансформатор тока комплектуется четырьмя дополнительными катушками с ответвлениями.
7. Газовый тракт выполнен в адаптируемой и практичной структуре, а используемые самоуплотняющиеся распределители упрощают обнаружение утечек и исправление данного дефекта. Удобная и надежная система мониторинга газа гарантирует простоту и эффективность контроля над оборудованием.
8. При невозможности тестирования кабельного ввода, рекомендуется дополнительная установка монитора для отображения динамики высокого напряжения и блокировочное устройство , что позволит избежать ошибок в работе заземляющего переключателя и вывода из строя основных линий.
9. Кроме основной шины, все электрические устройства токовой цепи выполнены в структуре расщепленной фазы , которая обладает следующими преимуществами:.
a. Отсутствие трехфазного короткого замыкания .
b. Поскольку газовые резервуары каждого электрического устройства изолированы друг от друга, они не подвержены расширению и не имеют проблем со сбоями различного характера.
10. Распределительное устройство с элегазовой изоляцией в металлическом корпусе имеет низкий гравитационный центр и обладает высокой устойчивостью к тряске , что облегчает его транспортировку.
Распределительное устройство с элегазовой изоляцией ZF4A-126
| Параметры | Единицы | Показатель | |
| Номинальное напряжение | kВ | 126 | |
| Номинальный ток | A | 1250/1600/2000/2500/3150 | |
| Номинальная частота | Гц | 50 | |
| Номинальный ток отключения при коротком замыкании | kA | 40 | |
| Место использования | |
Внутри/снаружи | |
| Высота | м | ≤2500 | |
| Температура окружающей среды | ℃ | -50~+40 | |
| Относительная влажность | % | Дневная средняя≤95%, месячная средняя≤90% | |
| Сила землетрясения | степень. | ≤8 | |
| Годовой объем газовых утечек | % | ≤0.5 | |
| Влагосодержание газа SF6 (объем) | PPM | Коробка газового выключателя: 150; Другие: 250 |
|
| Ширина установки | м | 1.4/1.7 | |
| Вес установки | т | 3~6/5~10 | |
| Статическая нагрузка | t/m2 | ≤1.5 | |
| Устанавливающий подъемный кран | Вес | т | 1.5~2 |
| высота | м | ≥5.5 | |
| Требования для входа | Высота | м | ≥3.8 |
| Ширина | м | ≥3.5 | |
| Параметры | Единица | Показатель | |
| Номинальный ток | A | 1250/1600/2000/2500/3150 | |
| Номинальный ток отключения при коротком замыкании | kA | 40 | |
| Ток отключения при коротком замыкании (пик) | kA | 100 | |
| Номинальный динамический ток (Пик) | kA | 100 | |
| Номинальный ток по термической стойкости (4 сек) | kA | 40 | |
| Импульсное выдерживаемое напряжение при ударах молнии (Пик) | Фаза и земля, линейное напряжение | kВ | 550 |
| Между выключениями | 550+103 | ||
| Выдерживаемое напряжение промышленной частоты на короткое время (Пик) | Фаза и земля, линейное напряжение | kВ | 230 |
| Между выключениями | 230+73 | ||
| Номинальное число отключений тока короткого замыкания | раз | 20 | |
| Механическая долговечность | раз | 6000 | |
| Номинальный коммутационный цикл | |
O-0.3сек-CO-180сек-CO | |
| Время замыкания | мсек | 75 ± 10 | |
| Время размыкания | мсек | 30 -2+5 | |
| Время замыкания и размыкания | мсек | ≤60 | |
| Бестоковая пауза автоматического повторного включателя | сек | 0.3 | |
| Номинальное манометрическое давление газа SF6 (20) | MПa | 0.6 | |
| Мониторинговое давление газа SF6 (20) | MПa | 0.55 | |
| Давление элегаза SF6 при блокировке (20) | MПa | 0.5 | |
Являясь специализированным производителем и поставщиком распределительных устройств с элегазовой изоляцией, компания ВВЕ так же предлагает распределительные устройства с выдвижными элементами, вакуумные выключатели для наружной установки, низковольтные выключатели в корпусе для судов и др.
