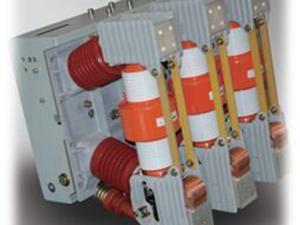

Вакуумный выключатель для защиты генератора ZN12-12 представляет собой трехфазное распределительное устройство(AC 50Гц), его номинальное напряжение достичь 12В. Данный продукт может использоваться не только в качестве стандартного защитного устройства для электростанций, подстанций и других типов распределительных и передающих систем, но также для защиты взлома важных нагрузок и частных отключений.
Характеристики
1. Выключатель иммет простую конструкцию, и состоит из вакуумного прерывателя, рабочего механизма и системы поддержки.
2. Сильная способность отключения и универсальная функция.
3. Длительный срок службы( номинальное количество отключения): 20000 раз для типа I-IV и 10000 раз для типа V-X.
4. Устройство защиты от перенапряжения, нет каких-либо риска взрыва.
5. Высокая надежность и простота для ремонта.
| Пункт | Единица | Модель | |||||||||||||||
| I | II | III | IV | V | VI | VII | VIII | IX | X | ||||||||
| Номинальное напряжение | 12 | ||||||||||||||||
| Номинальный ток | 1250 | 1600 | 2000 | 2500 | 1600 | 2000 | 3150 | 1600 | 2000 | 3150 | |||||||
| Номинальный ток отключения при коротком замыкании | 31.5 | 40 | 50 | ||||||||||||||
| Динамический ток (пиковый) | 100 | 130 | 140 | ||||||||||||||
| Коротковременно горячий ток 4S (50kA для 3s) | 31.5 | 40 | 50 | ||||||||||||||
| Номинальный ток при коротком замыкании( пиковый) | 100 | 130 | 140 | ||||||||||||||
| Количество отключений при коротком замыкании | 50 | 30 | 12 | ||||||||||||||
| Номинальная рабочая последовательность | О-0.3сек-СО/О-180сек-СО/О | О-0.3сек-СО/О-180сек-СО/О | |||||||||||||||
| Номинальной импульсное выдерживаемое напряжение (при ударах молнии) | кВ | 75 | |||||||||||||||
| Кратоковременно номинальное выдерживаемое напряжение промышленной частоты (1 мин) | кВ | 42 | |||||||||||||||
| Время замыкания | мсек | ≤75 | |||||||||||||||
| Время размыкания | мсек | ≤60 (50 ) | |||||||||||||||
| Механическая долговечность | раз | 20000 | 10000 | ||||||||||||||
| Количество отключения номинального тока | раз | 20000 | 10000 | ||||||||||||||
| Мощность аккумулятора | W | 275 | |||||||||||||||
| Номинальное напряжение аккумулятора | V | ≈110 220 | |||||||||||||||
| Время аккумулирования | s | ≤15 | |||||||||||||||
| Номинальное напряжение выключающего электромагнита | V | ≈110 220 | |||||||||||||||
| Номинальное напряжение отключающего электромагнита | V | ≈110 220 | |||||||||||||||
| Номинальное напряжение выпуска аккумулятора | V | ≈110 220 | |||||||||||||||
| Номинальное напряжение выпуска без напряжения | V | ≈110 220 | |||||||||||||||
| Номинальный ток выпуска перегрузки | A | 5 | |||||||||||||||
| Номинальный ток вспомогательного вылючателя | A | AC10 DC5 | |||||||||||||||
