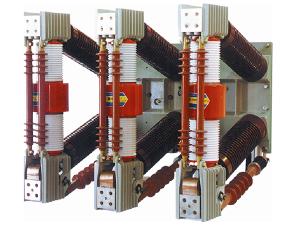

Вакуумный выключатель ZN12-40.5 разработан с применением технологий компании Siemens и представляет собой трехфазное высоковольтное устройство АС 40 Гц для внутренней установки, с номинальным напряжением 40.5кВ, . Данный продукт получил высокую оценку Министерства Машиностроения и Министерства Энергетики в августе 1996г.
Наши вакуумные выключатели оснащены интегрированным дизайном рабочего механизма и корпуса реле. Оборудование имеет механизм аккумулирования пружинной энергии , который может управляться как электрически (АС или DC) так и вручную . Наши выключатели выполнены в простой структуре и обладают высокими выключательными возможностями, обеспечивают широкий спектр функций, не являются взрывоопасными и имеют долгий срок эксплуатации. Оборудование подходит для использования в качестве защитного и контрольного устройства для коммутационных систем, электростанций и др. Выключатели данной серии гарантируют эффективное выключение тока при перегрузках даже при их частом возникновении.
Условия эксплуатации
1. Высота: ≤1,000м
2. Температура окр. среды: -25℃~+40℃
3. Относительная влажность средне-дневная≤95%, средне-месячная≤90%.
4. Сейсмостойкость:: ≤8баллов
5. Оборудование устанавливается в местах , не содержащих взрывоопасных или легко воспламеняющихся веществ и коррозийных газов и не подверженных интенсивным вибрациям.
Технические параметры
| Параметры | Единицы | Показатель |
| Номинальное напряжение | kВ | 40.5 |
| Номинальный ток | A | 1250 1600 2000 2500 |
| Номинальный ток отключения при коротком замыкании | kA | 25 31.5 |
| Номинальный ток электродинамической стойкости | kA | 63 80 |
| Ток термостойкости 4сек | kA | 25 31.5 |
| Ток замыкания при коротком замыкании (макс.значение) | kA | 63 80 |
| Номинальное количество отключений при коротком замыкании | раз | 20 |
| Номинальная рабочая последовательность | |
O— 0.3сек—СО— 180сек—СО |
| Импульсное выдерживаемое напряжение при ударах молнии (полный период) | kВ | 185 |
| Кратковременное выдерживаемое напряжение промышленной частоты | kВ | 95 |
| Время замыкания | сек | ≤ 0.09 |
| Время размыкания | сек | ≤ 0.075 |
| Механическая долговечность | раз | 10000 |
| Номинальное количество отключений тока | раз | 10000 |
| Номинальная Мощность аккумулятора | Вт | ~275 |
| Номинальное напряжение аккумулятора | В | ~110 220 |
| Время аккумулирования | сек | ≤ 15 |
| Номинальное напряжение замыкающего электромагнита | В | =110 220 |
| Номинальное напряжение размыкающего элактромагнита | В | =110 220 |
| Номинальный ток максимального расцепителя тока | A | 5 |
| Номинальный ток вспомогательного выключателя | A | AC10 DC5 |
Компания BBE является профессиональным производителем и поставщиком вакуумных выключателей в Китае. Мы так же предлагаем однофазные однополюсные вакуумные выключатели , высоковольтные вакуумные контакторы,распределительные устройства с выкатными элементами в металлическом корпусе и др.
