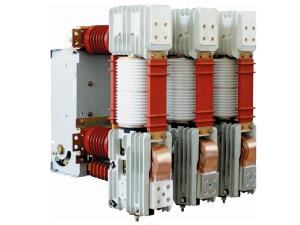

Вакуумный выключатель ZN65A-12/T3150-40 разработан при использовании новейших иностранных и местных технологий . Номинальный ток отключения при коротком замыкании составляет 40KA. При проведении тестирований распределительных выключателей ,количество отключений при полной нагрузке составило 50 , а механическая долговечность -60,000раз. Данный продукт так же прошел испытания с генератором . Постоянная составляющая несимметричного тока отключения достигает более 70% , что является большим национальным достижением.
Наши вакуумные выключатели выполнены в простой структуре и отличаются надежностью в работе и удобством в обслуживании. Оборудование оснащено механизмом пружинной энергии. Данная продукция обладает самыми высокими рабочими показателями среди оборудования местного производства и используется для контроля и защиты небольших генераторов , сталеплавильных печей и др.
Условия эксплуатации
| бычный тип | высота: <1,000м |
| Температура окр. среды: -25℃~+40℃ (-40℃ для специального типа выключателей) | |
| Относительная влажность средне-дневная≤95%, средне-месячная≤90% | |
| Сейсмостойкость: <8баллов. Оборудование устанавливается в местах , не содержащих взрывоопасных или легко воспламеняющихся веществ и коррозийных газов и не подверженных интенсивным вибрациям | |
| Тип для эксплуатации в любых условиях | Оборудование может использоваться в условиях наличия конденсата и загрязнений. |
Технические параметры
| Параметры | Единицы | Показатель |
| Номинальное напряжение | kВ | 12 |
| Номинальный ток | A | 1600 2000 2500 3150 |
| Номинальный ток отключения при коротком замыкании | kA | 40 |
| Номинальный ток электродинамической стойкости | kA | 100 |
| Номинальный кратковременно допустимый сквозной ток | kA | 40 |
| Номинальный ток замыкания при коротком замыкании (макс. значение) | kA | 100 |
| Номинальная длительность короткого замыкания | сек | 4 |
| Количество отключений при коротком замыкании | раз | 50 |
| Номинальная рабочая последовательность | O-0.3сек-CO-180сек-CO | |
| Номинальная частота | Гц | 50 |
| Импульсное выдерживаемое напряжение при ударах молнии (макс. значение) | kВ | 75 |
| Выдерживаемое напряжение промышленной частоты 1 мин | kВ | 42 |
| Время замыкания | мсек | 45-85(47±7) |
| Время размыкания | мсек | 45-85(52±7) |
| Время отключения | мсек | ≤ 80 |
| Механическая долговечность | раз | 60,000 |
| Номинальная мощность аккумулятора | Вт | 200 |
| Номинальное напряжение аккумулятора | В | AC, DC 110, 220 |
| Время аккумулирования | сек | ≤15 |
| Номинальное напряжение замыкающего и размыкающего магнита | В | AC, DC 110.220 |
| Номинальный ток вспомогательного выключателя | A | AC10, DC5 |
Являясь профессиональным производителем и поставщиком вакуумных выключателей в Китае, наша компания так же предлагает высоковольтные вакуумные контакторы, распределительные устройства с выкатными элементами в металлическом корпусе, вакуумные выключатели для защиты генератора, однополюсные выключатели для внутренней установки и др.
